在冶金工业的废热回收系统中，在石化乙烯裂解炉的辐射段，在热处理炉的辐射管和炉辊上——温度计的红线往往指向850℃以上，甚至逼近1150℃。在这样的极端高温下，普通不锈钢（如304）早已软化变形，310S虽然勉强可用，但蠕变强度和抗循环氧化能力却捉襟见肘。

而253MA，正是为填补这道“高温性能鸿沟”而生的材料。

它凭什么能在1150℃的高温下屹立不倒？秘密藏在两种元素的“微合金化”里。

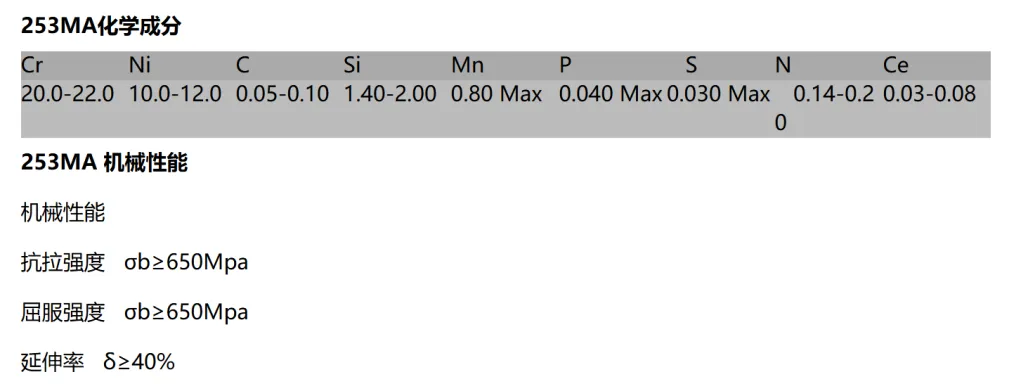

253MA（UNS S30815，）是在21Cr-11Ni奥氏体不锈钢的基础上，通过氮（N）合金化和添加稀土元素铈（Ce） 发展而来的一种耐热纯奥氏体不锈钢。虽然铬和镍含量相对较低，但在许多情况下，它具有与高合金化的合金钢和镍基合金相同的高温特性。

这里最值得关注的有两点。

第一，稀土元素铈（Ce） 。253MA中含有少量的稀土金属（Rare Earth Metals, REM），添加量约为0.05%，以混合稀土金属的形式加入，其中约50%为铈。这些稀土元素显著改善了合金的抗氧化能力。具体来说，稀土元素与硅共同作用，使材料在1150℃下仍具有良好的抗氧化性能；稀土元素还能细化晶粒，减少高温脆性，从而提升抗蠕变性能。

第二，氮（N） 。氮的加入不仅替代了部分镍来稳定奥氏体结构，还通过固溶强化显著提高了蠕变强度和耐点蚀能力。氮、碳以及均匀分布的稀土元素氧化物的存在，使得253MA具有与某些镍基合金相当的持久强度。

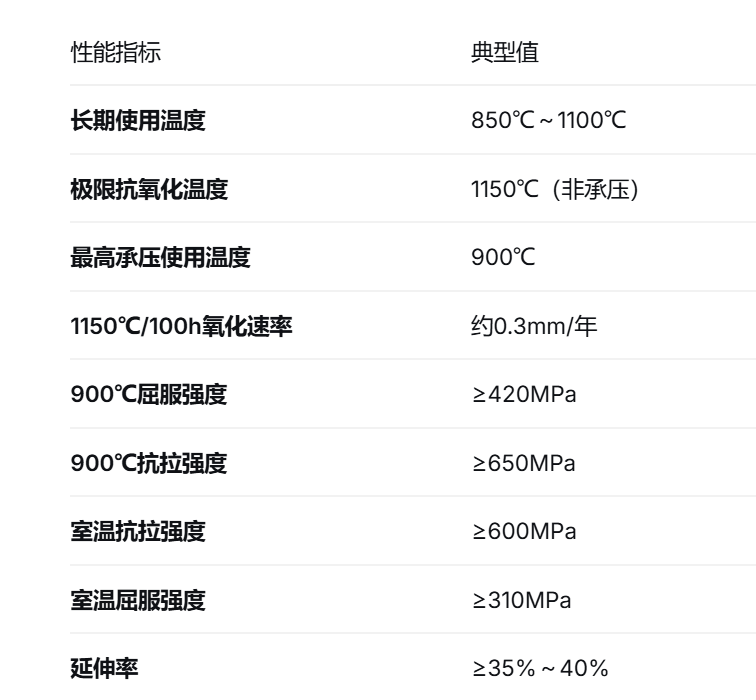

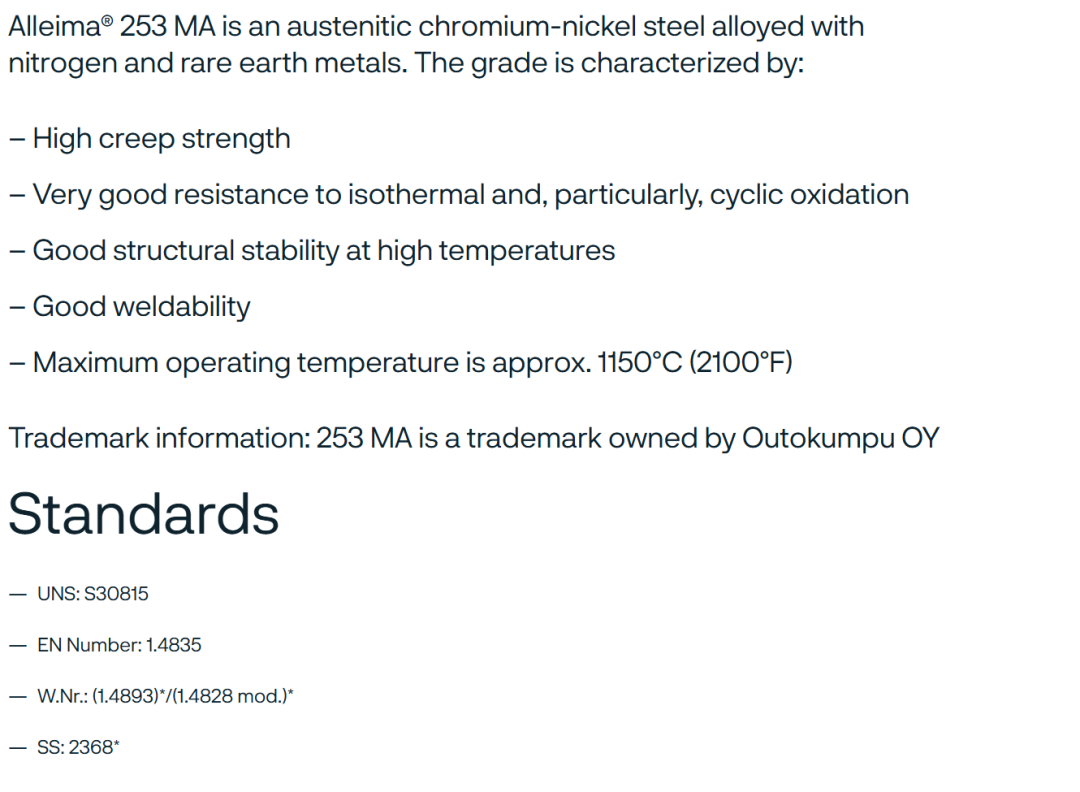

数据来源：Alleima® 253 MA 官方技术数据表（www.alleima.com）

在空气中，253MA非承压条件下的抗氧化温度可达1150℃，长期使用温度范围为850℃～1100℃。在1150℃等温氧化100小时后，腐蚀速率约为0.3mm/年。

在900℃时，253MA仍保持高强度——屈服强度≥420MPa，抗拉强度≥650MPa。各温度下的短时拉伸强度比304、310S等通常的不锈钢高出20%以上。

在抗蠕变方面，253MA具有极高的抗蠕变变形能力和蠕变断裂强度。其高蠕变强度，加上优异的抗氧化性和在持续渗碳气体中良好的抗渗碳性，使其成为18/8型不锈钢因缺乏必要的抗氧化和抗渗碳能力而无法胜任工况的理想替代材料。

253MA凭借其卓越的高温性能，已在冶金、石化和电力工业中得到了广泛应用。

在冶金行业：

它被用于废热回收系统中的换热管、蓄热器，以及热处理炉中的辐射管、热电偶保护管、燃烧器组件、炉辊等。高炉中煤粉喷射管也是其典型应用之一。

在石化和化工领域：

253MA被用于乙烯裂解装置的辐射段炉管，能够耐高温渗碳，保障裂解炉在1000℃以上环境中的长期运行。此外，苯乙烯反应器管、EDC裂解管、乙烯裂解对流段管、硫酸气体转化器中的空气预热器管等也是其重要应用场景。

在电力和其他工业领域：

流化床燃烧装置管道、污泥焚烧炉炉管、炭黑工艺气体冷却器/空气加热器、玻璃和水泥工业用管、连续退火炉中的马弗管等，都能看到253MA的身影。

值得一提的是，253MA可以很好地替代25Cr/20Ni钢和Alloy 800H，在某些情况下甚至可以替代Alloy 600。这使其成为高温工况下性价比极高的选材方案。
