在乙烯裂解炉辐射段、合成氨转化炉、核电蒸汽发生器以及各类高温工业炉中，材料面临的考验极其严苛：900℃以上的高温、数万小时的持续承压、氧化与渗碳气氛的交替侵蚀。普通耐热不锈钢（如304H、321H）在这样工况下迅速软化变形，而高成本的镍基合金又让大规模工程应用望而却步。

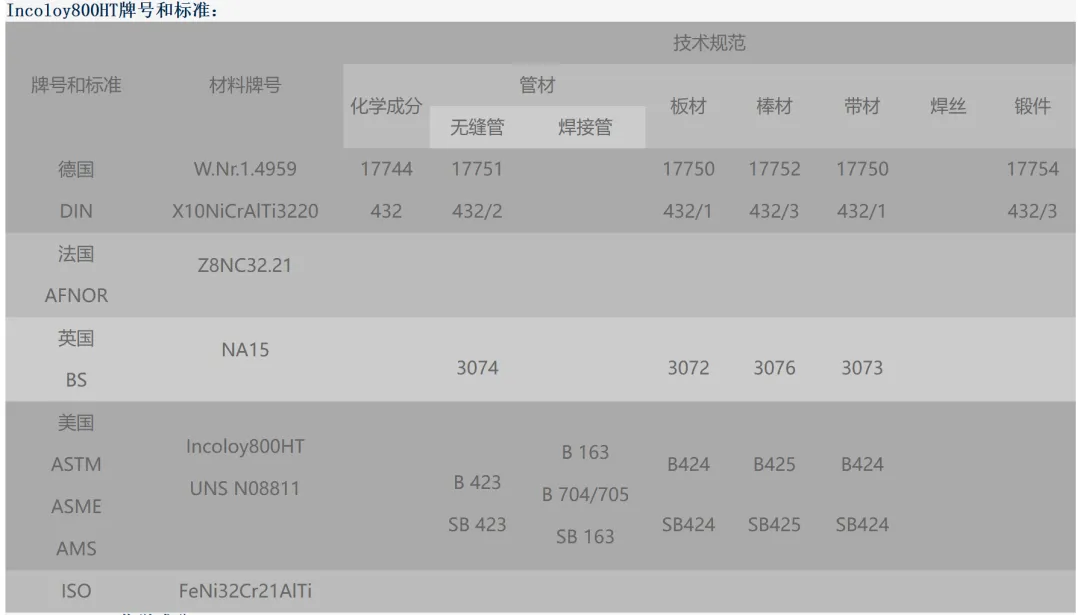

就在这道性能与成本的鸿沟之间，UNS N08811（下文简称Incoloy 800HT） 应运而生。它由Special Metals公司在Incoloy 800H（UNS N08810）的基础上，通过精准调控铝（Al）、钛（Ti）含量并优化热处理工艺开发而来。“HT”即“High Temperature”（高温）的缩写，直接指明了该合金的核心定位——专门面向600℃至1100℃极端高温承压环境，提供比800H更卓越的抗蠕变性能、持久强度以及组织稳定性。

成分密码 “精准升级”

强化机理 三重机制

第一重：

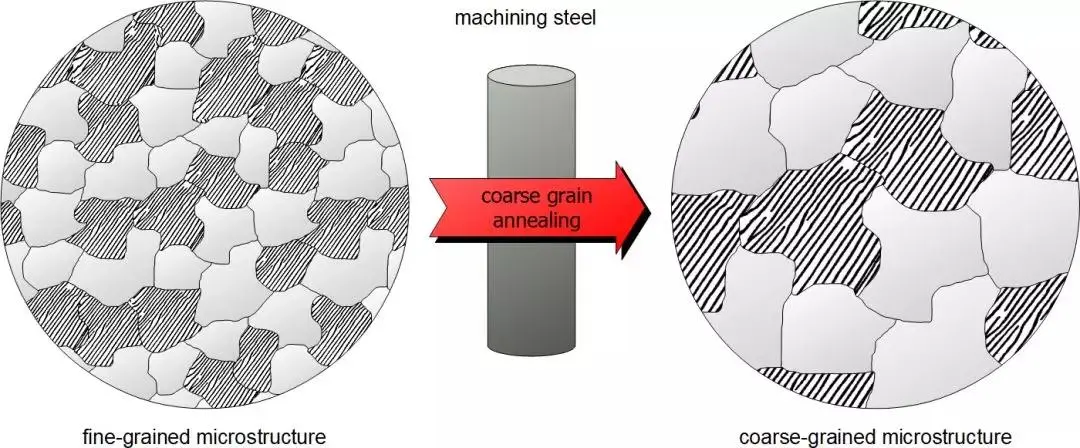

粗晶组织——标准规定其固溶退火后的平均晶粒度必须达到ASTM 5级或更粗（平均晶粒直径≥90μm）。粗大的晶粒减少了单位体积内的晶界总面积，而高温蠕变变形主要始于晶界滑移，因此粗晶有效提高了抗蠕变能力。

第二重：

晶界碳化物钉扎——较高的碳含量（0.06%～0.10%）在热处理及高温服役中，会促使MC型（TiC为主）和M₂₃C₆型（Cr₂₃C₆）碳化物在晶界析出并呈离散分布，像“铆钉”一样锁住晶界，阻碍晶界迁移和滑移。

第三重：

γ'相弥散强化——这是800HT相比800H在高温强度上更具优势的秘密武器。精确控制的Al和Ti含量，使得合金在高温下能析出细小的、共格的纳米级γ'相（Ni₃(Al, Ti)） ，这些颗粒弥散分布在晶粒内部，强烈阻碍位错运动，提供显著的沉淀强化作用。

三重机制环环相扣，使800HT在700～950℃长期时效过程中组织稳定性优良——即使经历上万小时高温服役，也不出现有害拓扑密排相（TCP相）的大量析出。该合金对脆性σ相（Sigma phase）的析出具有极高的抵抗力，避免了因长期高温导致的脆化失效。

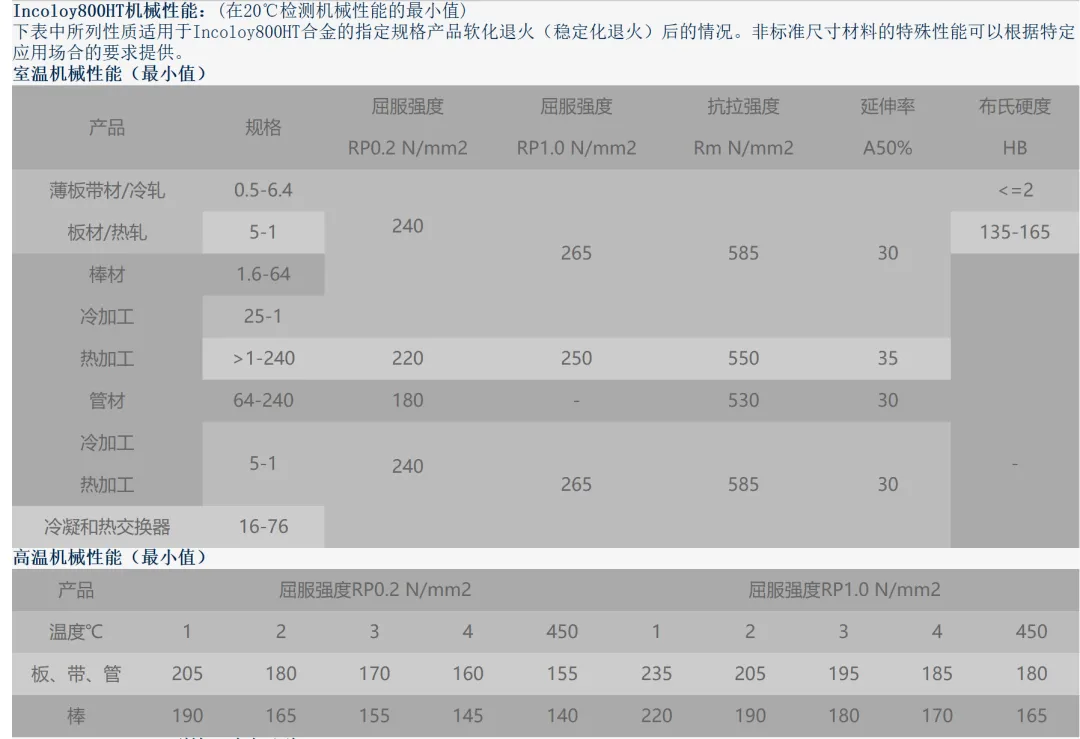

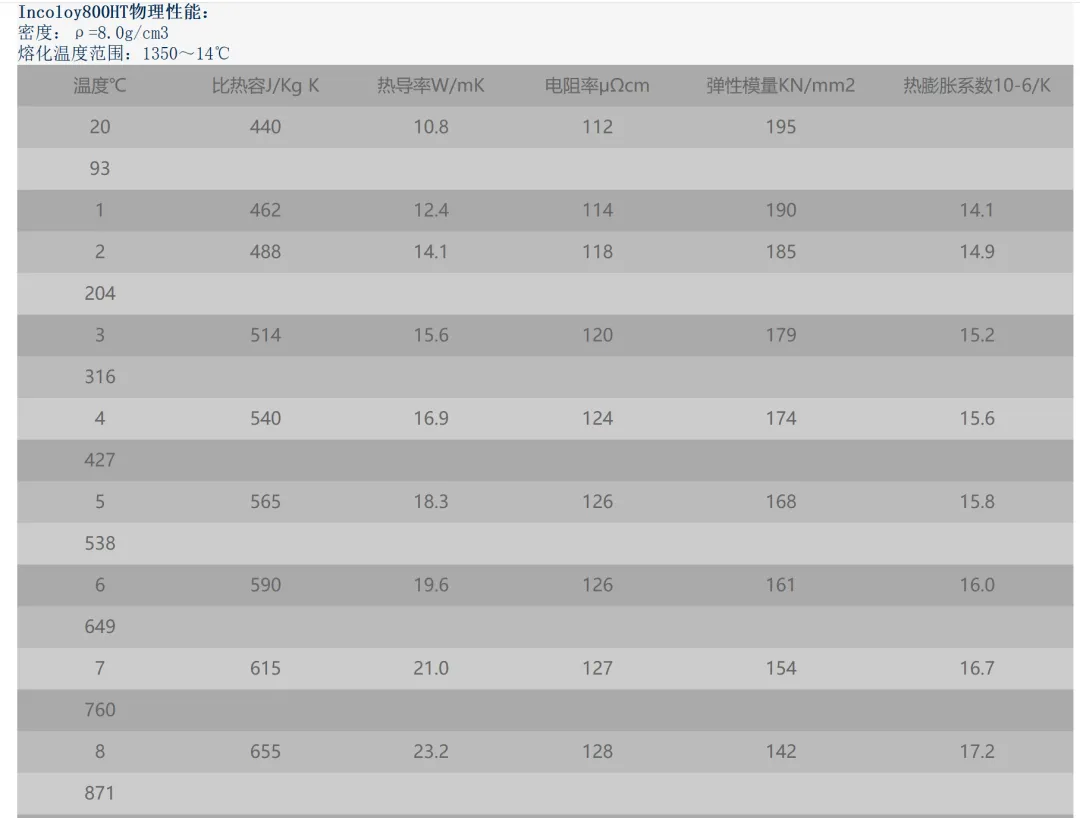

性能数据 用数字说话

应用版图的“全覆盖”

化工与石化领域——这是800HT最核心的应用阵地：

乙烯裂解炉辐射段炉管：在900℃高温及烃类裂解产物的腐蚀环境中长期服役

合成氨/制氢转化炉：一段炉下集气管、猪尾管、出口集合管，面临高温水蒸气和烃类的混合气氛

硝酸生产中的催化剂支架网、热交换器、加热炉管

工业热处理：

辐射管、马弗罐、退火炉罩——直接与渗碳气氛接触，必须使用800HT这类材料以保证不被渗碳而损坏

炉辊、高温风扇、料篮等承力构件

新能源领域：

熔盐储热系统：用于太阳能光热发电（CSP）中的高温熔盐管道（550～750℃）
