引言

GH2132是我国纳入国标体系的铁基高温合金，与国际通用牌号同成分、同性能，在全球供应链中具备高度兼容性，其主要牌号与执行标准如下：

国标牌号：GH2132（GH132）

国际统一牌号：UNS S66286

商用别称：A-286、Incoloy A-286、Pyromet A-286、VIM-VAR A-286

执行标准： 国标：GB/T 14992、GJB 2611/2612（航空用棒材/锻件）

美标：ASTM A453/A638（棒材、锻AMS 5731/5732/5734/5737（航空材料规范）

可适配NACE MR0175标准的高温腐蚀工况

GH2132以铁为基体，通过镍、铬、钛、钼等元素精准合金化，形成稳定的奥氏体组织，属于典型的时效硬化型高温合金。

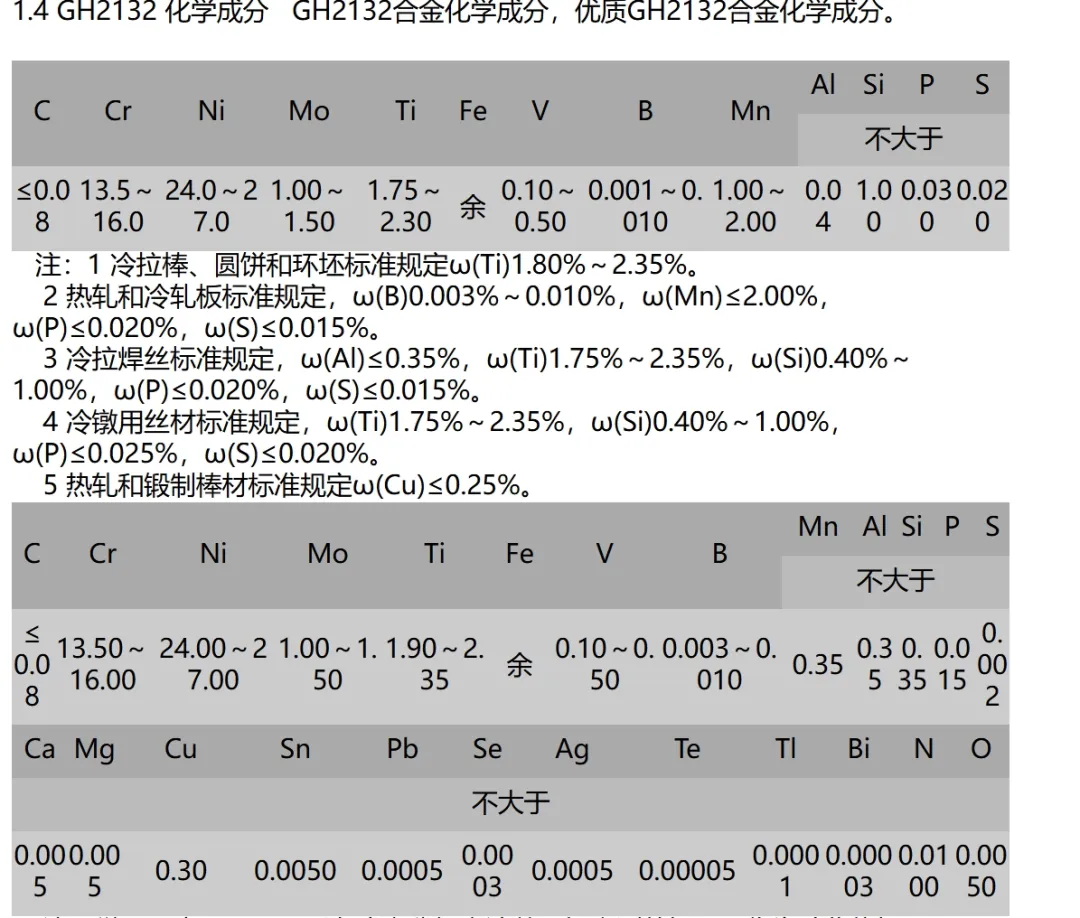

典型化学成分如下图：

强化机制：

材料经固溶处理+时效处理后，会析出弥散分布的γ'相（Ni₃(Ti,Al)）强化相，这一核心机制让GH2132在650℃以下仍保持优异的蠕变抗力与组织稳定性。

03、热处理制度与工艺性能

GH2132的性能高度依赖热处理工艺，不同工艺状态对应不同的应用场景。

1.标准热处理制度

固溶处理：980～1000℃，保温1h，空冷或油冷。

时效处理：700～720℃，保温16h，空冷。

2.关键工艺性能

锻造工艺：始锻温度1140～1180℃，终锻温度≥900℃，避免在900℃以下变形，以防产生裂纹。

焊接性能：可采用氩弧焊、点焊等方法，焊前预热至300～500℃，焊后及时进行固溶+时效处理，以恢复性能。

冷加工：冷加工硬化率较高，加工后需进行消除应力退火。

04、机械性能与物理特性

GH2132在室温与中高温环境下，均实现了强度、韧性与稳定性的优质匹配，是中温段性价比突出的结构材料。

1.室温典型力学性能（标准热处理态）

性能指标 数值

抗拉强度 (Rm) ≥965 MPa

屈服强度 (Rp0.2) ≥655 MPa

延伸率 (A) ≥15%

断面收缩率 (Z) ≥25%

硬度 (HB) 248–341

2.高温力学性能（650℃，标准热处理态）

性能指标 数值

抗拉强度 (Rm) ≥620 MPa

屈服强度 (Rp0.2) ≥415 MPa

延伸率 (A) ≥18%

断面收缩率 (Z) ≥30%

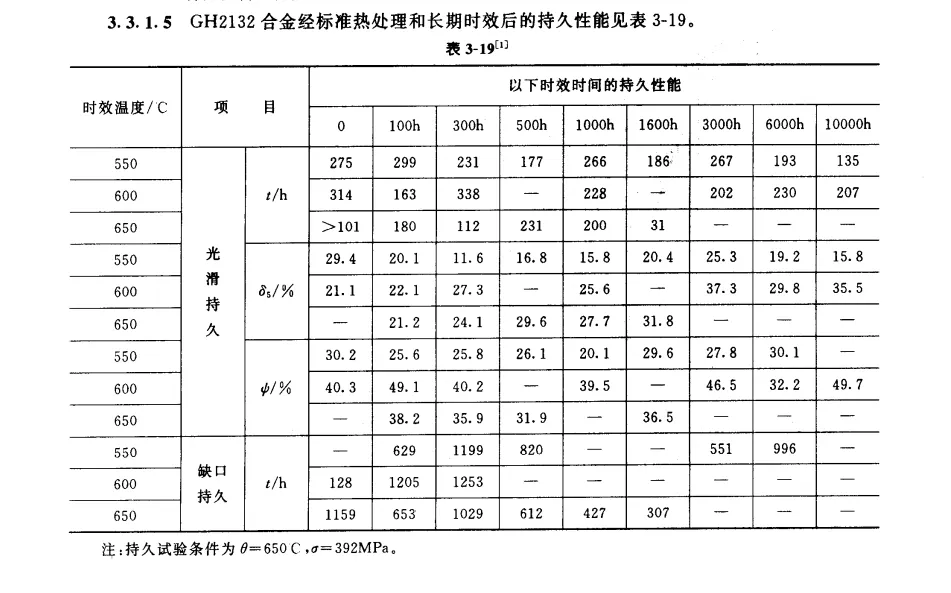

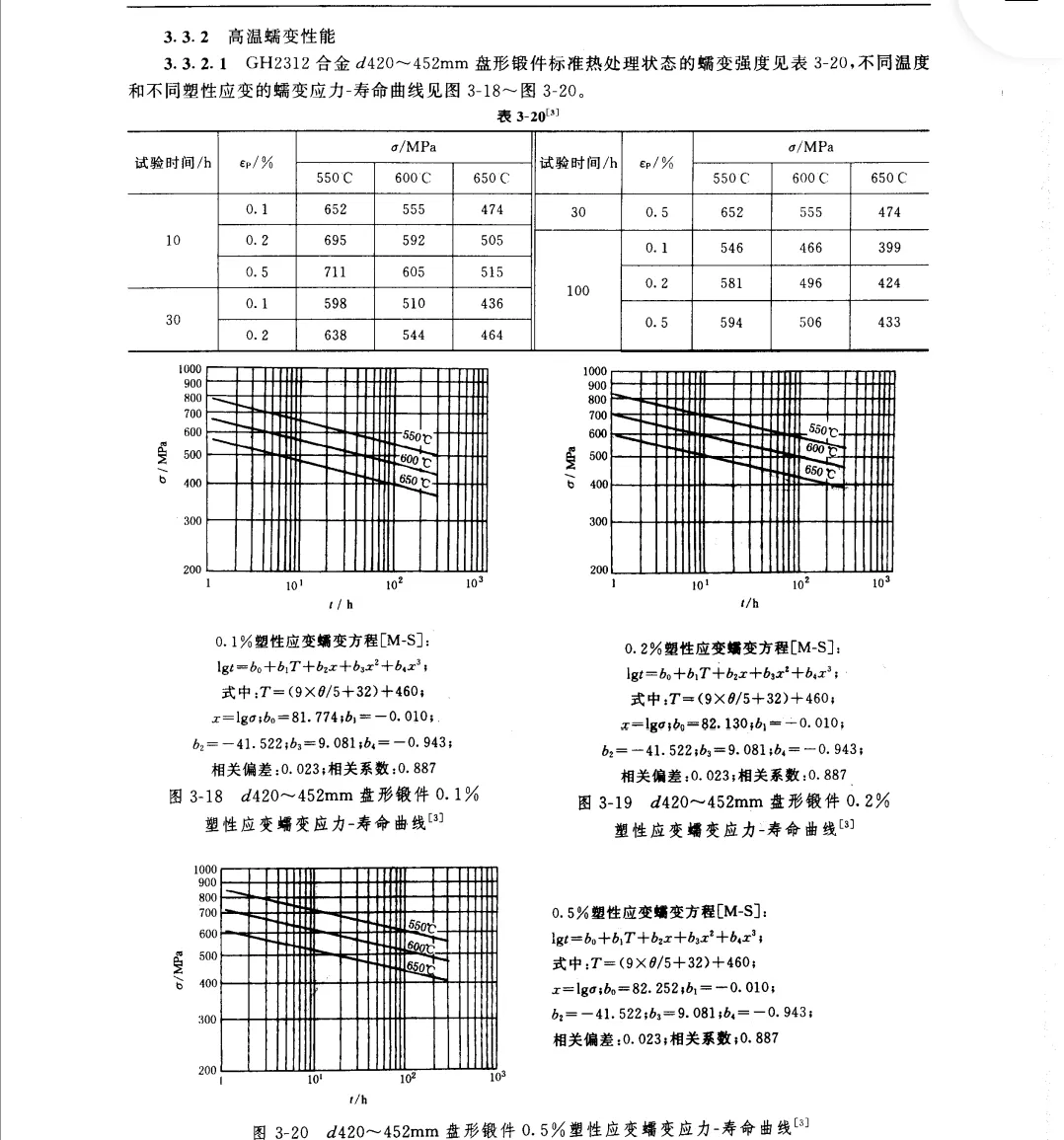

3.持久与蠕变性能（650℃，标准热处理态）

持久强度：650℃/430 MPa条件下，持久寿命≥100 h。

蠕变性能：650℃/392 MPa条件下，100 h蠕变变形≤0.2%。

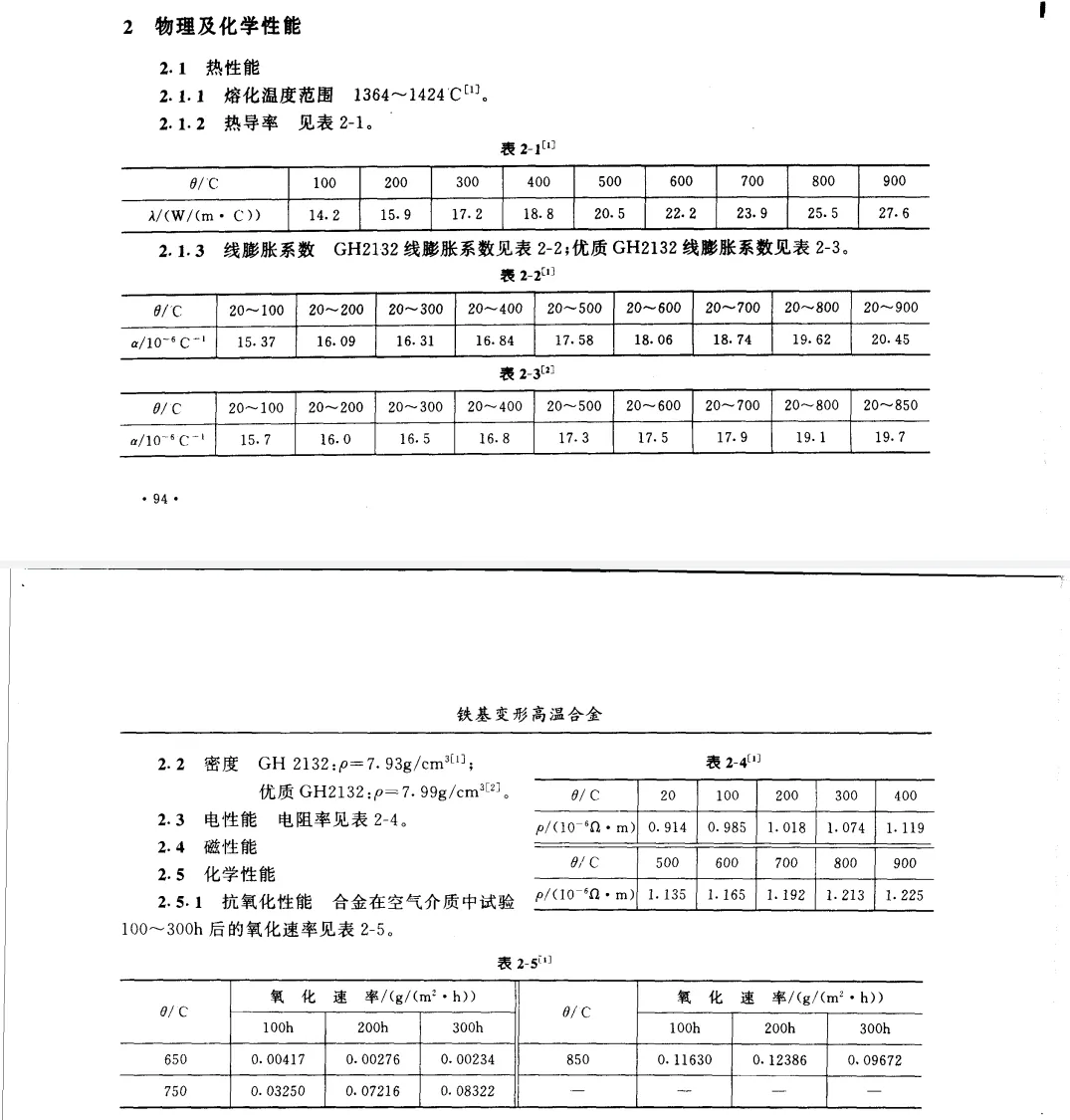

4.核心物理性能

密度：7.93 g/cm³

熔点：1364–1424℃

室温热导率：约12.6 W/m·K

20–650℃线膨胀系数：约16.5×10⁻⁶/℃

同时，GH2132具备优良的疲劳性能与高温抗氧化能力，在循环热应力工况下可稳定服役。

GH2132的核心优势，在于中高温强度与耐蚀性的平衡，远优于常规不锈钢：

1. 高温服役能力：推荐在650℃以下长期使用，抗蠕变、抗疲劳断裂性能突出，蠕变寿命可达数千小时；

2. 抗氧化性能：高温下表面形成致密的Cr₂O₃保护层，有效阻止基体进一步氧化；

3. 耐腐蚀性能：在含硫、含氯的工业环境及酸性气体条件下表现稳定，适配高温+腐蚀复合工况。

对比316L等奥氏体不锈钢，GH2132高温强度成倍提升；对比高等级镍基合金，又具备显著的成本优势，是极端工况下的优选经济型材料。

GH2132兼顾高温强度、加工性与焊接性，是高端装备高温承力部件的标杆材料，核心应用场景包括：

航空航天：航空发动机压气机盘、涡轮盘、转子叶片、高温紧固件及排气系统部件；

能源工业：燃气轮机核心部件、核反应堆高温结构件、锅炉与热交换器组件；

石油化工：高温高压阀门、反应器、炉管及耐热耐蚀结构件；

汽车与船舶：涡轮增压器部件、发动机高温紧固件。
